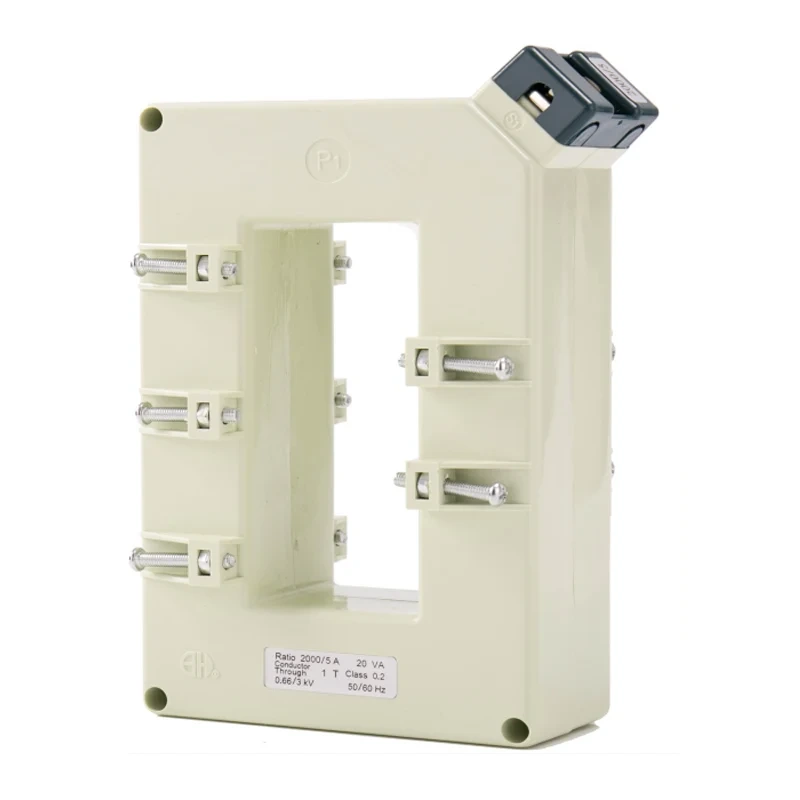

BH-0.66 сериялары ⅱ Ағымдағы трансформаторлар жоғары токтарды бақылау және бақылау мақсаттары үшін стандартталған мәндерге дәл өлшеуге және өзгертуге арналған. Озық технологиялармен және дәл инженериямен, қазіргі трансформаторлар әр түрлі өнеркәсіптік қосымшаларда сенімді және беріктігін ұсынады.
. Жоғары дәлдік: BH-0.66 сериялары ⅱ Ағымдағы трансформаторлар жоғары дәлдікті дәл өлшеуді қамтамасыз етеді.
. Кең қолдану: өндірістік параметрлердің кең спектрінде, соның ішінде электр энергиясын бөлу, энергияны басқару және жабдықты бақылау үшін қолайлы.
. Оңай орнату: қолданыстағы жүйелерге оңай орнату және интеграциялау үшін жасалған, жұмыс күші және техникалық қызмет көрсету шығындарын азайту.
. Мықты құрылыс: қатал жұмыс жағдайына төтеп беру және ұзақ мерзімді сенімділікті қамтамасыз ету үшін салынған.
. Сәйкестік: Сапа және қауіпсіздіктің халықаралық стандарттарына сәйкес келеді, бұл салалық ережелердің сақталуын қамтамасыз ету.
Тікбұрышты (көлденең) терезе бірнеше автобус жолақтарын, сондай-ақ кабельдерге сәйкес келеді. Негізінен аспаптар мен есептеу үшін қолданылады, епоксидті шайырмен толтырылған.
Талаптар.

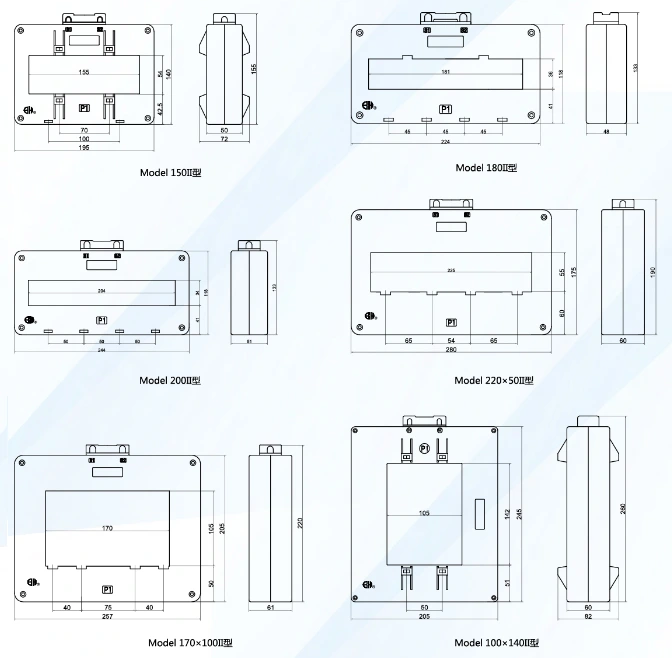

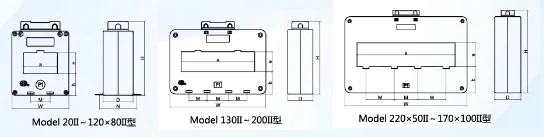

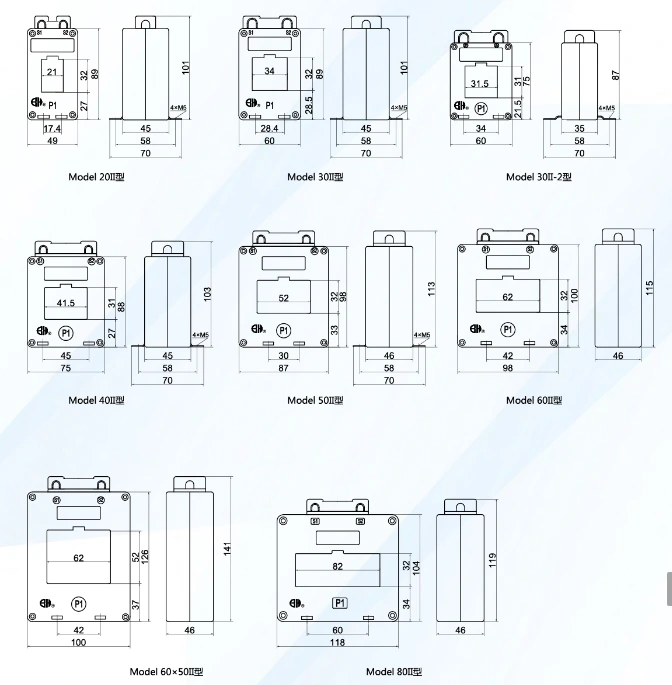

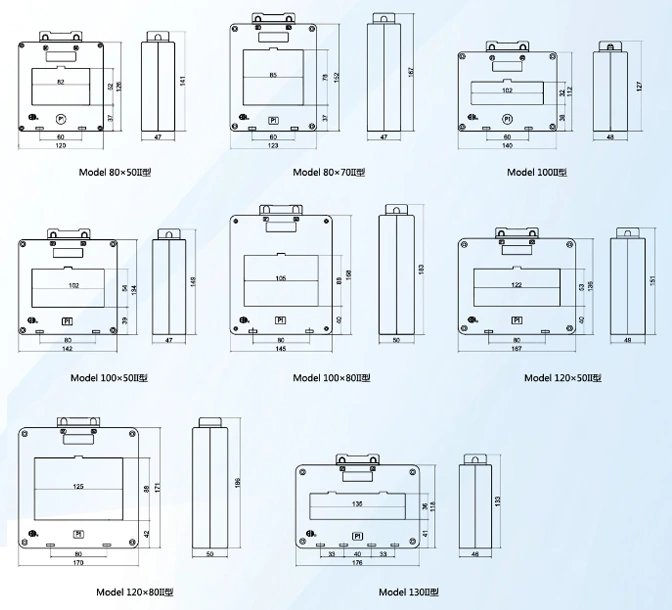

| Улгі | Кесілген өлшем (мм) | WNDOW DIGUNERS (мм) | Инсталяциялық өлшем (мм) | Инсталяциялық әдіс | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20II | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30II | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | Э | ||
| 30II-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | Э | ||
| 40-тан | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | Э | ||
| 50II | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | Э | ||
| 60II | 98 | 115 | 46 | 34 | 62 | 32 | 42 | Е е F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | Е е F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | Е е F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | Е е F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | Е е F | |||
| 100II | 140 | 127 | 48 | 38 | 102 | 32 | 60 | Е f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | Е е F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | Е е F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | Е е F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | Е е F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | Е е F | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | Е f | |
| 200 жыл | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | Е е F | |
| 220x50II | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | Е f | |
| 170x100II | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | Е f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Улгі | 20II | 30II | 30II-2 | 40-тан | 50II | 60II | 60x50ii | 802 | |
| Макс Бушар мөлшері / Qty | 20x10 / 1-2 | 30x10 / 1-2 | 30x10 / 1-2 | 40х10 / 1-2 | 50х10 / 1-2 | 60x10 / 1-2 | 60x10 / 2-3 | 80x10 / 1-2 | |
| Дәлдік класс | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| Бастапқы ток / орта Ағымдағы (A) |
Номиналды жүктеме (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
