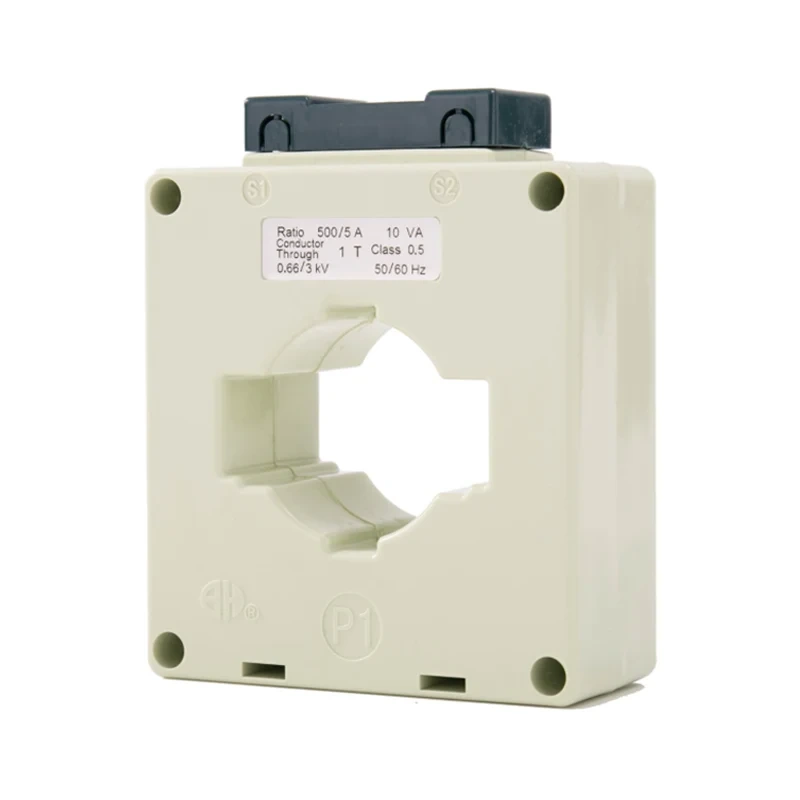

I BH-0.66 сериялы I токционалды трансформаторлар әр түрлі өнеркәсіптік қосымшалардағы электр тогын дәл өлшеуге және бақылауға арналған дәл құралдар болып табылады. Ағымдағы трансформаторлар жоғары сапалы материалдармен және жоғары сапалы және ұзақ мерзімді беріктікті қамтамасыз ету үшін құрастырылған.
. Жоғары дәлдік: I тоқсандық трансформаторлар ағымдағы өлшеулерде жоғары дәлдікті ұсынады, оларды дәлдікке сәйкес келеді, олар дәлдікке сәйкес келеді.
. Қолданылу ауқымы: Бұл трансформаторлар энергияны бөлу, энергияны басқару, энергияны басқару және жабдықтың бақылауының кең спектрінде қолданыла алады.
. Ықшам дизайн: BH-0.66 сериясының ықшам дизайны I Ағымдағы трансформаторлар тығыз жұмыс істеуге мүмкіндік береді, бұл тығыз кеңістікті оңай орнатуға мүмкіндік береді.
. Мықты құрылыс: қатал жұмыс жағдайлары үшін салынған, қазіргі заманғы трансформаторлар тұрақты және сенімді ортада да сенімді және сенімді.
. Оңай интеграция: I Th-0.66 сериясы I токаралық трансформаторлар қолданыстағы электр жүйелеріне оңай интеграциялануға арналған, оларды жобаларды қайта құру немесе жаңарту үшін өте ыңғайлы етеді.
Автобус жолағын, бір немесе көп өлшемді терезелермен қатар, бір немесе көп селективті пішінді, сонымен қатар, қосымшалардан кейін, сонымен қатар Applicy Surrin-мен толтырылған.
|
Улгі |

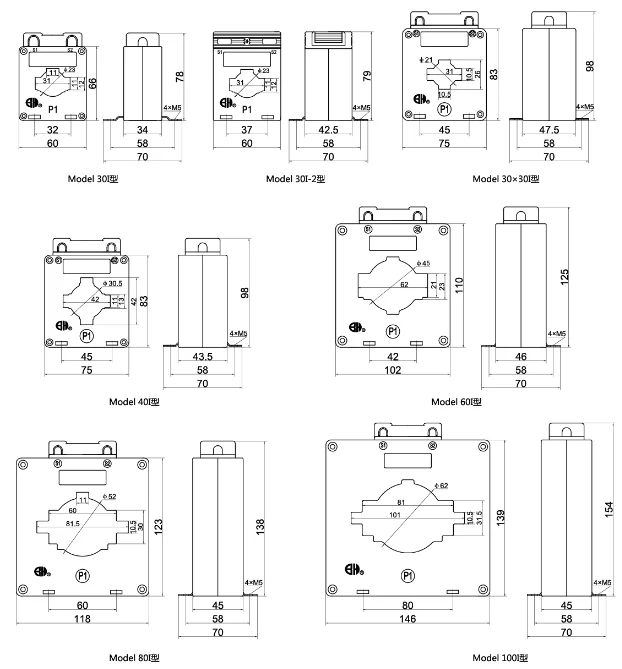

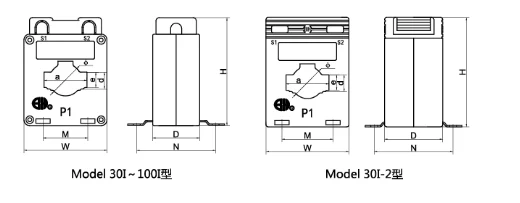

Құрылым өлшемі (мм) | Терезе өлшемі (мм) | Орнату өлшемі (мм) | ҚОЛДАНУ ӘДІСІ | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30М | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | А B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | А Б е | |
| 40М | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60Си | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100и | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30I-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Улгі | 30М | 30x30i | 40М | 60Си | 80i | 100и | 30I-2 | |
| Кабель диаметрі | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Макс Бушар мөлшері / Qty | 30x10 / 1 | 30x10 / 1 | 40x10 / 1 | 60x10 / 1 60х6 / 1-2 |
80x10 / 1 60x10 / 1-2 |
100x10 / 1 80x10 / 1-2 |
30x10 / 1 | |
| Дәлдік класс | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0,2с 0.5 1 | |
| Бастапқы ток / орта Ағымдағы (A) |
Номиналды жүктеме (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
