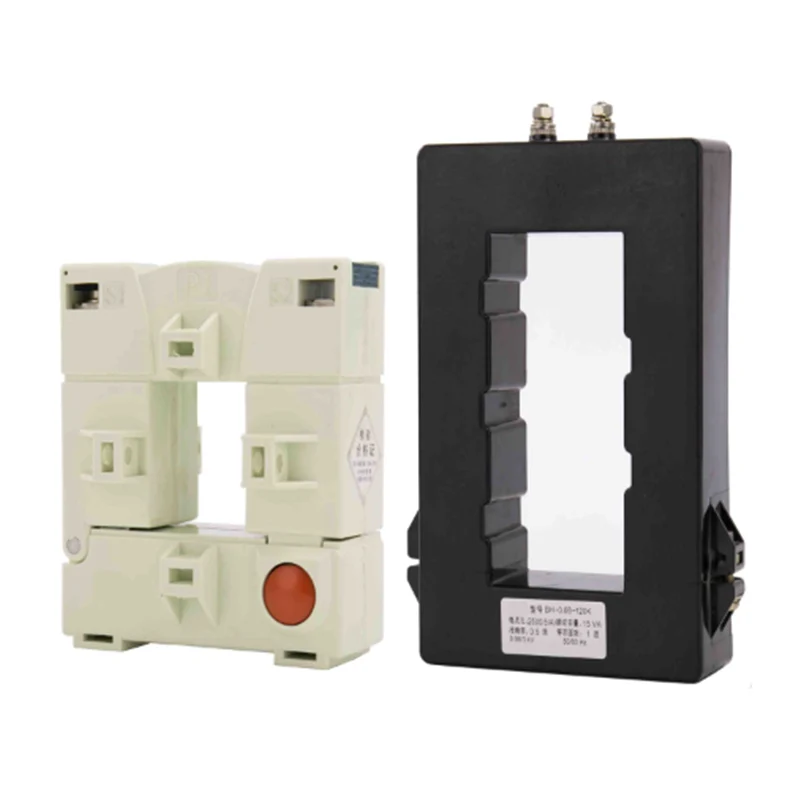

BH- 0.66 сериясы K Қазіргі трансформаторлар

BH- 0,66 сериясы k ток трансформаторлары - бұл CT сплиттік түрі. Негізінен кабель немесе автобус штаб қосымшалары үшін және ағымдағы өлшеу және бақылау үшін қолданылады. Бөлінген негізгі дизайн оған оны қосылатын тізбекті ажыратпай, ашуға, орнатуға және жабуға мүмкіндік береді. ЕСКЕРТПЕ: КТ қондырғысында, КТ қондырғысында, сонымен қатар, жеке жарақаттар мен жазатайым оқиғалардан аулақ болу үшін, obly-eight ортаңғы трансляциясы қатаң түрде тыйым салынғанын есте сақтаңыз.

Сұрау жіберу

Өнім Сипаттамасы

BH- 0.66 сериясы k Ағымдағы трансформаторлар Ағымдағы трансформаторды ашады және негізінен кабель немесе автобус жолағында, электрмен жабдықтау жағдайында және мониторинг ретінде пайдаланылады.

ЕСКЕРТПЕ: Ағымдағы трансформаторды жинақтау, D-ке сәйкес, ағымдағы трансформаторға зақым келтірмеу үшін, жабдыққа немесе жарақаттанудан аулақ болу үшін DO екеуіне тыйым салынады.

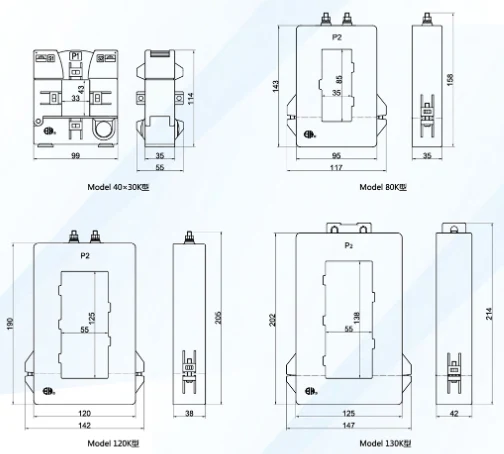

Ерекшеліктер мен өлшемдер

Улгі	Құрылым өлшемі (мм)						Терезе өлшемі (мм)
Улгі	A	W	B	H	D	L	a	e
40x30		99		114	35	55	33	43
80К	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

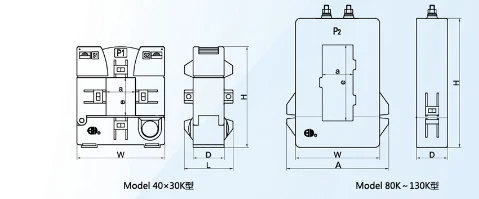

Диаграмма

Техникалық параметрлер

Улгі		40x30	80К	120K	130K
Дәлдік класс		0.5 1	0.5 1 2	0.5 1	0.5 1
Бастапқы ток / орта Ағымдағы (A)		(VA) Рейтингтік жүктеме (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Саңылауды таңдау

Бөлім (M㎡) Саны Негізгі сымдар		16	25	35	50	70	95	120	150	185	240
1CORE	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1CORE	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2Корес	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2Корес	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3Cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3Cores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4Cores (3 + 1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4Cores (3 + 1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4Cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4Cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
